Skyforce slim top

Set 10 & 11: Skyforce Slim Top

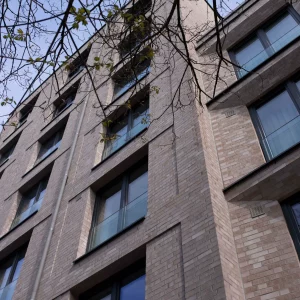

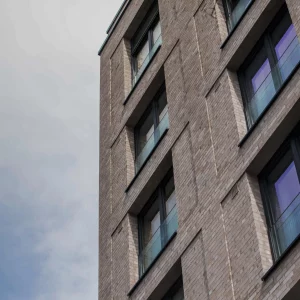

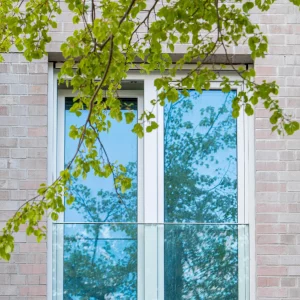

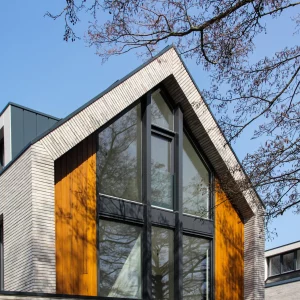

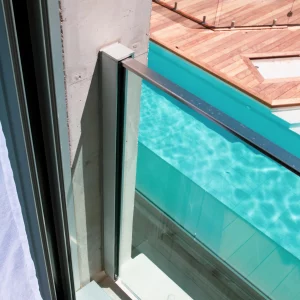

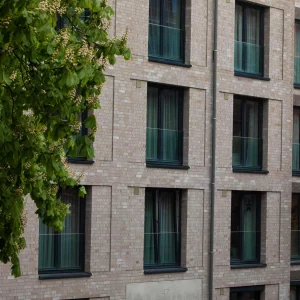

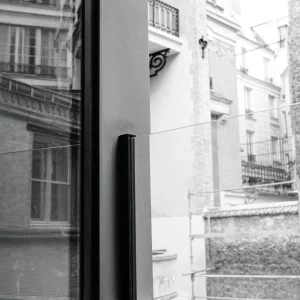

SKYFORCE Slim Top est la nouvelle génération de SKYFORCE Top. Grâce à sa largeur réduite, de 50 mm à 37 mm, Slim convient particulièrement aux châssis de fenêtres étroits. Tout comme le modèle Top, SKYFORCE Slim se fixe à la fenêtre, rendant ainsi superflues les installations dans les murs.

Profils:

1) SKYFORCE Slim Top: BF-P011-VL

Quincaillerie:

2) Fixation
3) Embout : BF-Q011
4) Joint de vitre : BF-Q013
5) Joint en caoutchouc à insérer : BF-D1xx
6) Joint en caoutchouc pour vitre : BF-D00x
7) Profilé de recouvrement : BF-P012-5000

Mesures de verre

VITRAGE INTÉRIEUR (SET DE 10)

Largeur du verre (L-70) jusqu'à	Épaisseur du verre (avec intercalaire DG-41)	Hauteur du verre (H-24)
1200 mm	55.2 (10,76 mm)	800 – 1200 mm
1400 mm	66.2 (12,76 mm)	500 – 1200 mm
1700 mm	88.4 (17,52 mm)	500 – 1200 mm
2500 mm	1010.4 (21,52 mm)	300 – 1200 mm

VITRAGE EXTÉRIEUR (SET 11)

Largeur du verre (L-70) jusqu'à	Épaisseur du verre (avec intercalaire DG-41)	Hauteur du verre (H-24)
1200 mm	55.2 (10,76 mm)	800 – 1200 mm
1400 mm	66.2 (12,76 mm)	500 – 1200 mm
1700 mm	88.4 (17,52 mm)	500 – 1200 mm
2500 mm	1010.4 (21,52 mm)	300 – 1200 mm
