Isoframe Pre

IsoFrame Pre zijn dagkanten die gemaakt zijn om te monteren voor het plaatsen van de gevel.
De onderdelen worden rechtstreeks bevestigd op het raam en bestaan uit aluminium platen van minimum 3 mm.
Voor de dorpel kan er gekozen worden tussen een standaard dorpel of een geplooide plaat.

De raamkaders van Isora zijn verkrijgbaar in alle standaard RAL kleuren.

Algemene informatie

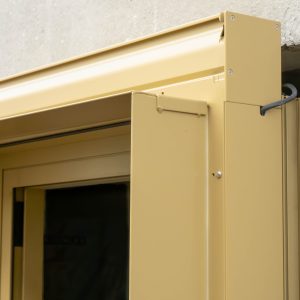

IsoPlus Dagkanten IsoFrame Pre 3D met closeups

Het raamkader bestaat uit 4 delen die aan elkaar bevestigd worden d.m.v. lasbouten. De onderdelen worden gemaakt uit 3 mm of dikkere aluminiumplaten.

Rondom rond worden gaten voorzien voor de bevestiging op het raam, deze worden ook gebruik in onze lakkerij. Dit type kader wordt standaard rondom gelakt.

De achterkant van de dorpel, de onderkant van de kader, wordt volledig dicht gelast .

Op de boven- & onderkant zijn opstanden van 50 mm voorzien. Deze bevatten gaten, voorzien van speling voor de opbouw, voor de lasbouten op de zijkanten.

Opbouw

IsoPlus Dagkanten IsoFrame Pre Technisch detail Zijkanten

Zijkanten

  1. Opstaande dagkant
  2. Lasbout
  3. Schroefbevestiging
  4. Dorpel
  5. Raamprofielen
  6. Siliconenvoeg
  7. Isolatie
  8. Muur
  9. Crepi
IsoPlus Dagkanten IsoFrame Pre Technisch detail Dorpel

Dorpel

  1. Dorpel
  2. Opstand voor bevestiging zijkanten met uitsparingen voor lasbouten
  3. Anti dreun
  4. Opstaande dagkant
  5. Raamprofielen
  6. Isolatie
  7. Muur
  8. Crepi

Bemating

IsoPlus Dagkanten IsoFrame Pre Maten

L: (Overmeten) breedte

H: (Overmeten) hoogte

H1: Hoogte opstand achterkant dorpel
(komt onder raamprofiel)

D: Diepte (boven en zijkanten)

D1: Afstand tussen opstanden (dorpel &
bovenkant) en buitenste rand raamkader (verbergen bevestigingsopstanden bij
uitstekend raamkader)

D2: Afstand dorpel onder raamprofiel

D3: Afstand uitsteken dorpel uit kader (kan gelijk lopen met kader of uitsteken)

Veelgestelde vragen

Wat is een Isoframe Pre raamkader?

IsoFrame Pre is een aluminium raamkader dat vóór de plaatsing van de gevelafwerking wordt gemonteerd. De aluminium dagkanten worden rechtstreeks op het raam bevestigd waardoor een strakke aansluiting ontstaat tussen het schrijnwerk, de gevelisolatie en de uiteindelijke gevelafwerking.

Ja.

Deze raamkader werd specifiek ontwikkeld voor toepassingen met gevelisolatie, ETICS-systemen en crepi. Het systeem zorgt voor een duurzame en esthetische afwerking rond ramen en deuren.

IsoFrame Pre wordt gemonteerd vóór de plaatsing van de gevelafwerking en rechtstreeks op het raam bevestigd. IsoFrame Post wordt na de gevelafwerking geplaatst en is daardoor een interessante oplossing voor renovaties en bestaande gebouwen.

Aluminium raamomlijstingen vragen nauwelijks onderhoud. Regelmatig reinigen met water en een mild reinigingsmiddel volstaat om de dagkanten jarenlang in perfecte staat te houden.

Ja

Om een kader volledig rondom te lassen mag deze maximaal 4.000mm x 1.500mm zijn. Stel dat de gewenste dagkant groter is dan dit kunnen we alsnog de hoeken lassen maar zal gekeken worden om de raamkader te produceren in delen met verborgen bevestigingselementen.

Dit is heel situatie gebonden en we raden aan om contact op te nemen met ons als u iets in die aard nodig heeft.
